Все что я знаю о XClef MT-500. И то, что умею с ним делать. =)

Прежде всего, САМ :

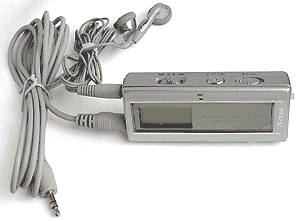

А тут - с проводами:
FM-тюнерЕсть
ЭквалайзерNormal, Classic, Live, Pop , Rock, 5 пользовательских режимов
Встроенный микрофонЕсть
РазъемыLine-in, выход на наушники
КорпусПластиковый, на передней панели алюминиевая накладка
Выходная мощность10 мВт + 10 мВт
БитрейтMP3: 8 - 320 Кбит/сек (VBR), WMA: 32 - 192 Кбит/сек
Диктофон128/64/32 Кбит/сек
Частота дискретизации8 - 48 кГц
Отношение сигнал/шум90 дБ
Поддерживаемые форматыMP3, WMA
Гармонические искажения0,01%
Файловая системаSSFDC (FAT 12. 16)
ЖК-дисплейГрафический, 4 строки, 128 x 64 пиксела, с подсветкой EL
Поддержка ID3-тэговVer 1.0/1.1/2.0
Режимы воспроизведенияSingle, Directory, All, A <-> B repeat, Shuffle, Intro
ПамятьВстроенная - 128 Мб, 256 Мб; возможно использование карт памяти Secure Digital/MMC 16 - 256 Мб
ИнтерфейсUSB 1.1
Питание1 элемент питания типа AAA, возможно использование дополнительного внешнего блока питания с батарейкой типа AA
Пульт ДУПриобретается отдельно
Размеры 87 x 36 x 21,2 мм
Вес46 грамм без элемента питания
Ссылка на сайт производителяwww.xclef.com

А теперь, то, что я сам сумел нарыть по начинке этого плеера:

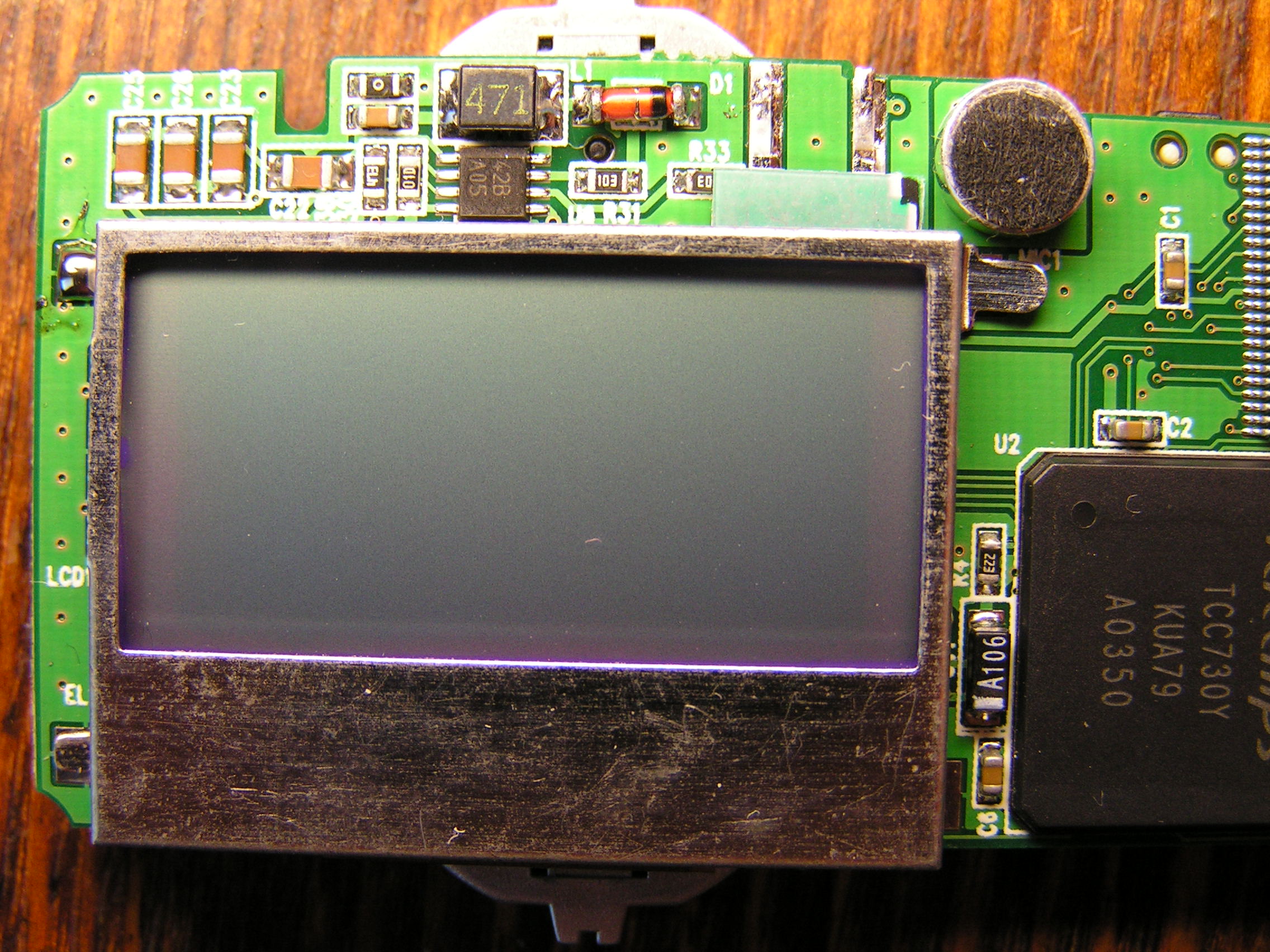

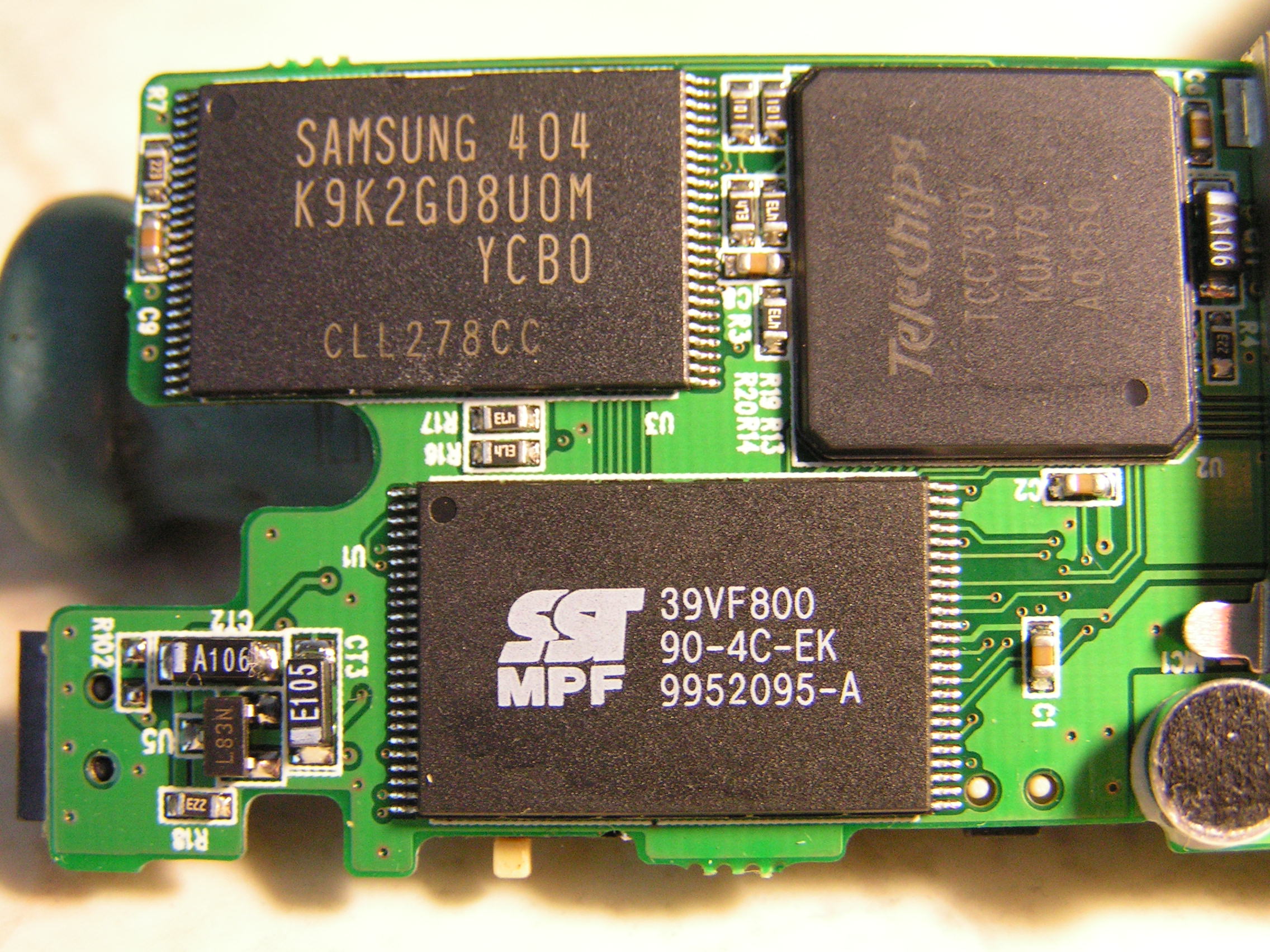

Самая важная деталенция, конечно же, процессор. В MT-500 установлен проц Telechips TCC730Y, который является аналогом процессора Samsung S3CC410 (16-битный RISC).
Даташит на самсунговский "камень" тут.
Список различий - тут.
Далее - флеш память. Микросхем две. Первая: SST 39VF800 - 8 мегабит (1 Мбайт), используется, насколько я понял, под прошивку. Вот на нее даташит.
Вторая: Samsung K9K2G08U0M-YCB0 - 256х8 мегабит (256 Мбайт), используется для хранения музЫки. На нее тоже есть дока.

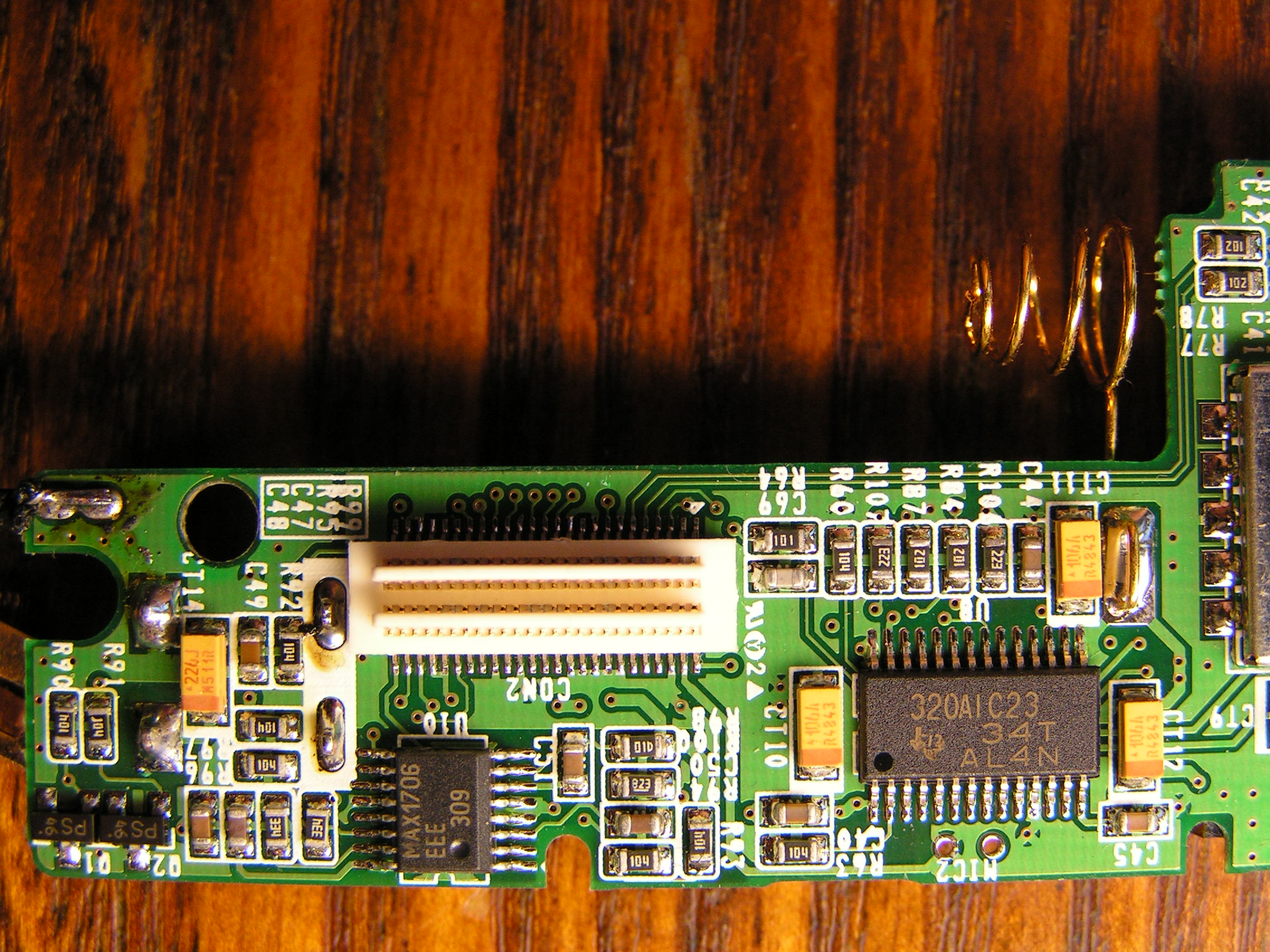

Далее, Texas Instruments TLV320AIC23 - высокопроизводительный стерео кодек, со встроенным усилителем для наушников. Вот инфа на него. (На фото справа)
На фото слева - MAX 1706EEE - конвертер питания. Его даташит тут, а evaluation kit - тут.

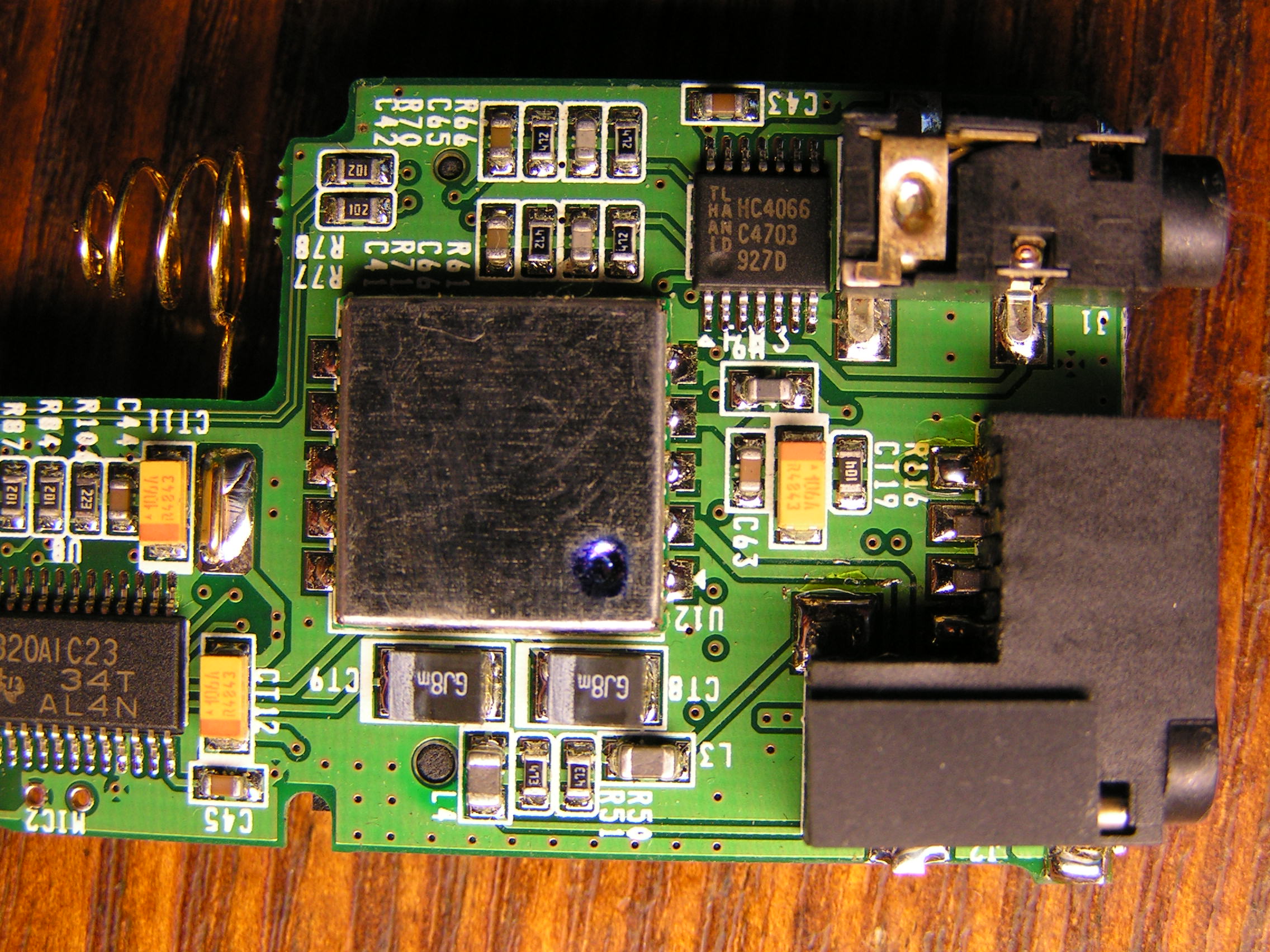

На этой фотке - справа вверху HC4066 - 4 аналоговых переключателя (пока не знаю зачем они). На эту микруху аж целых два даташита: раз, два.
По центру, судя по всему, FM-tuner. Поскольку он закрыт экраном, то я про него ничего не знаю.

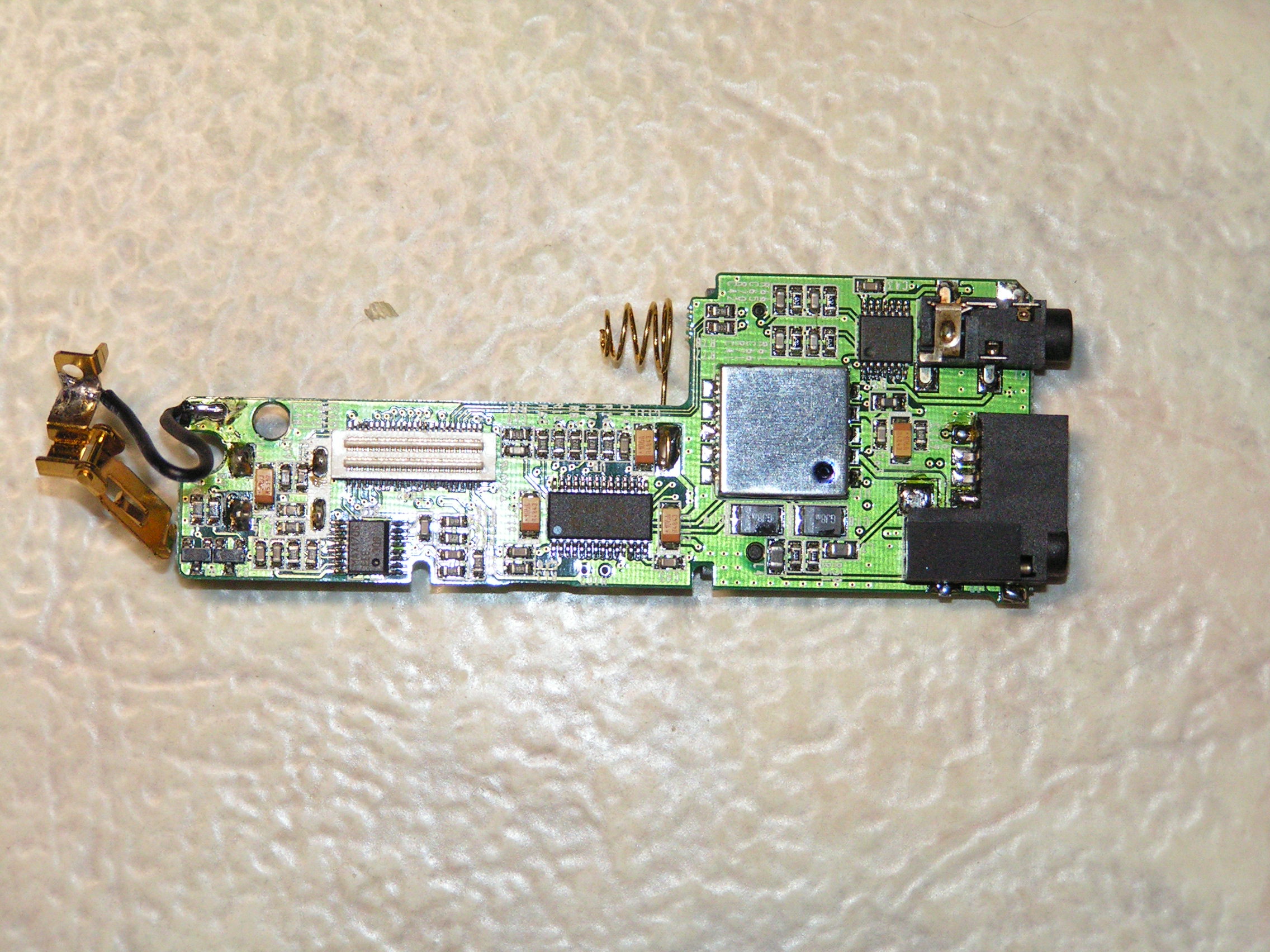

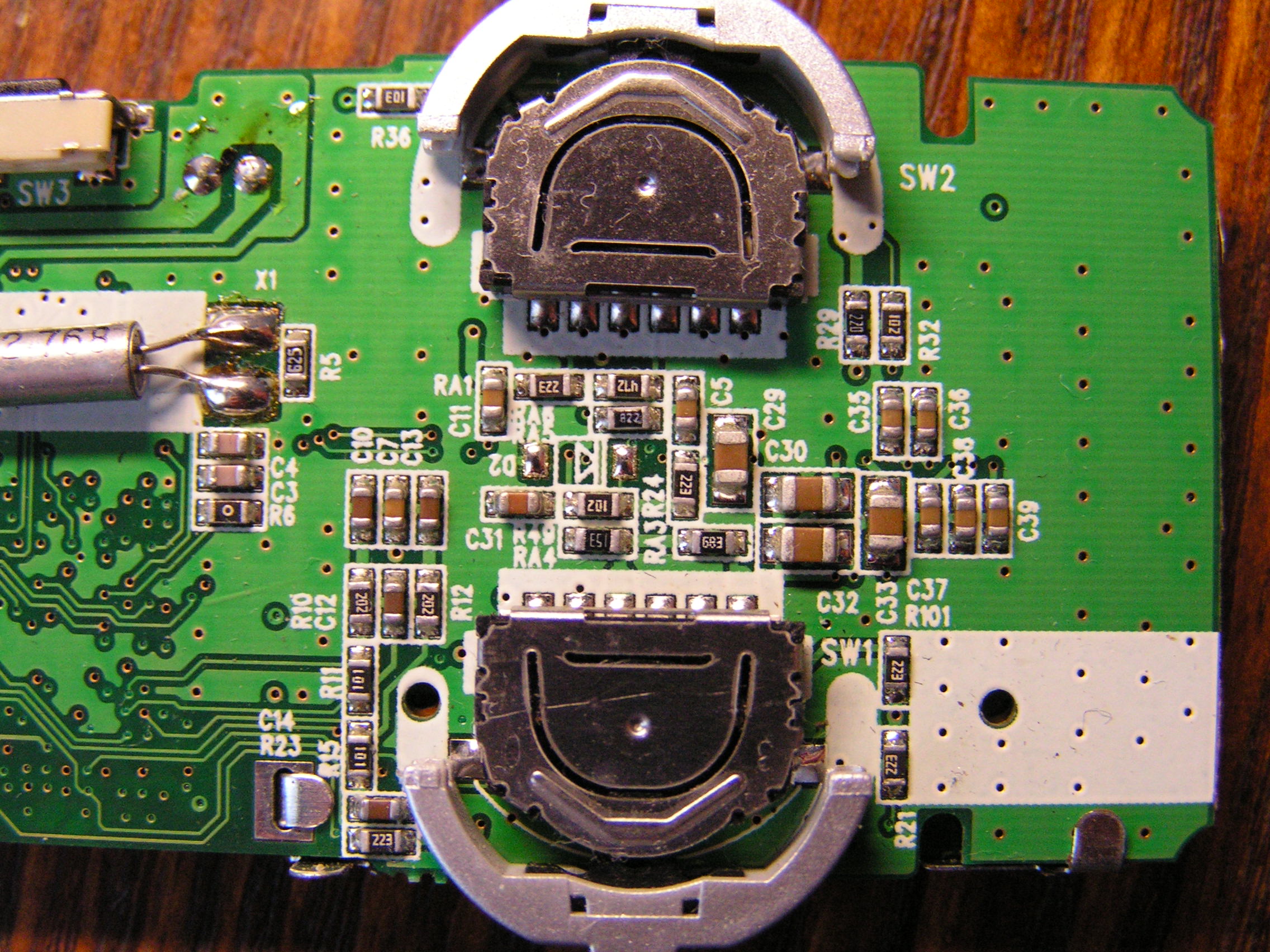

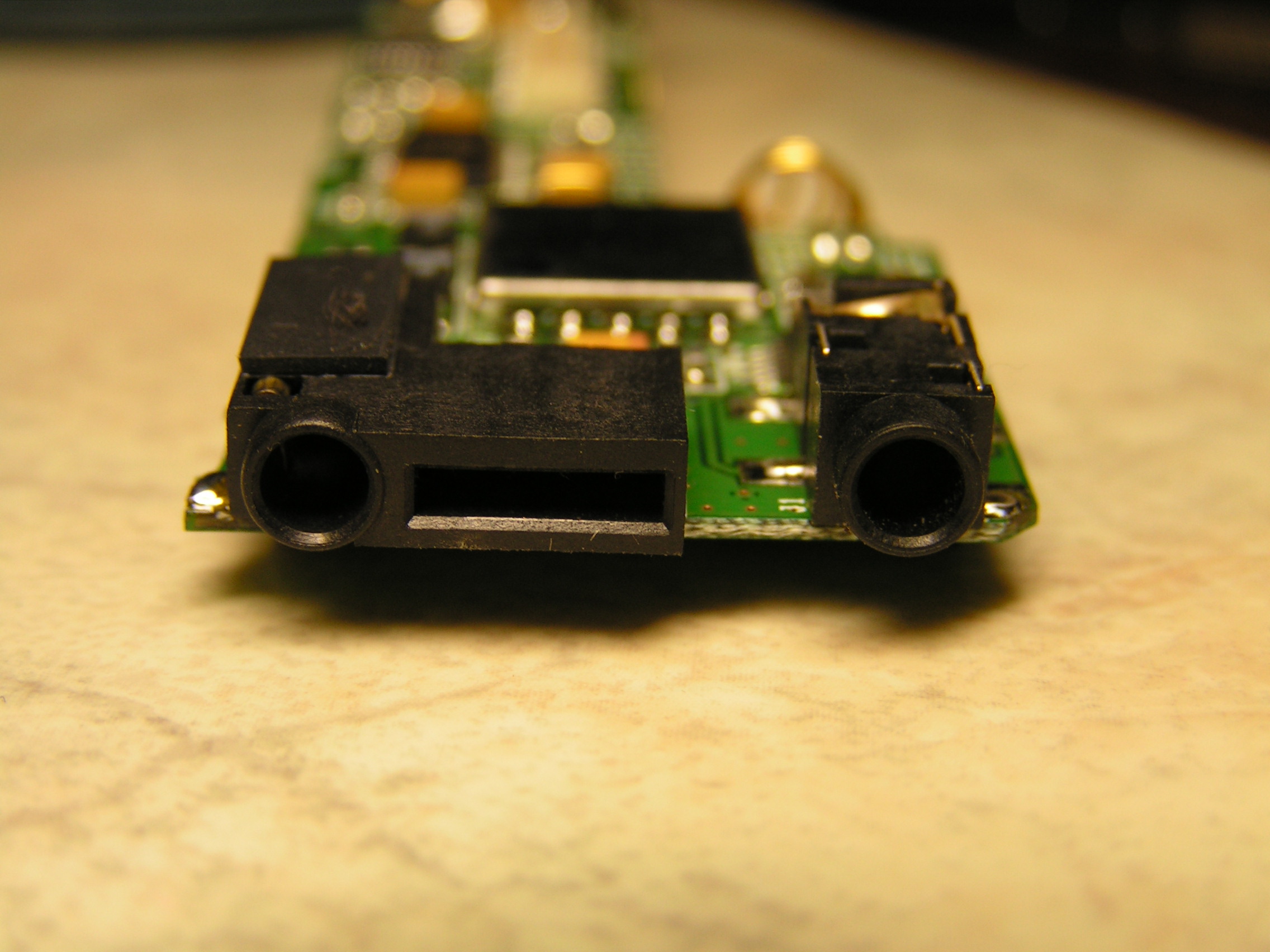

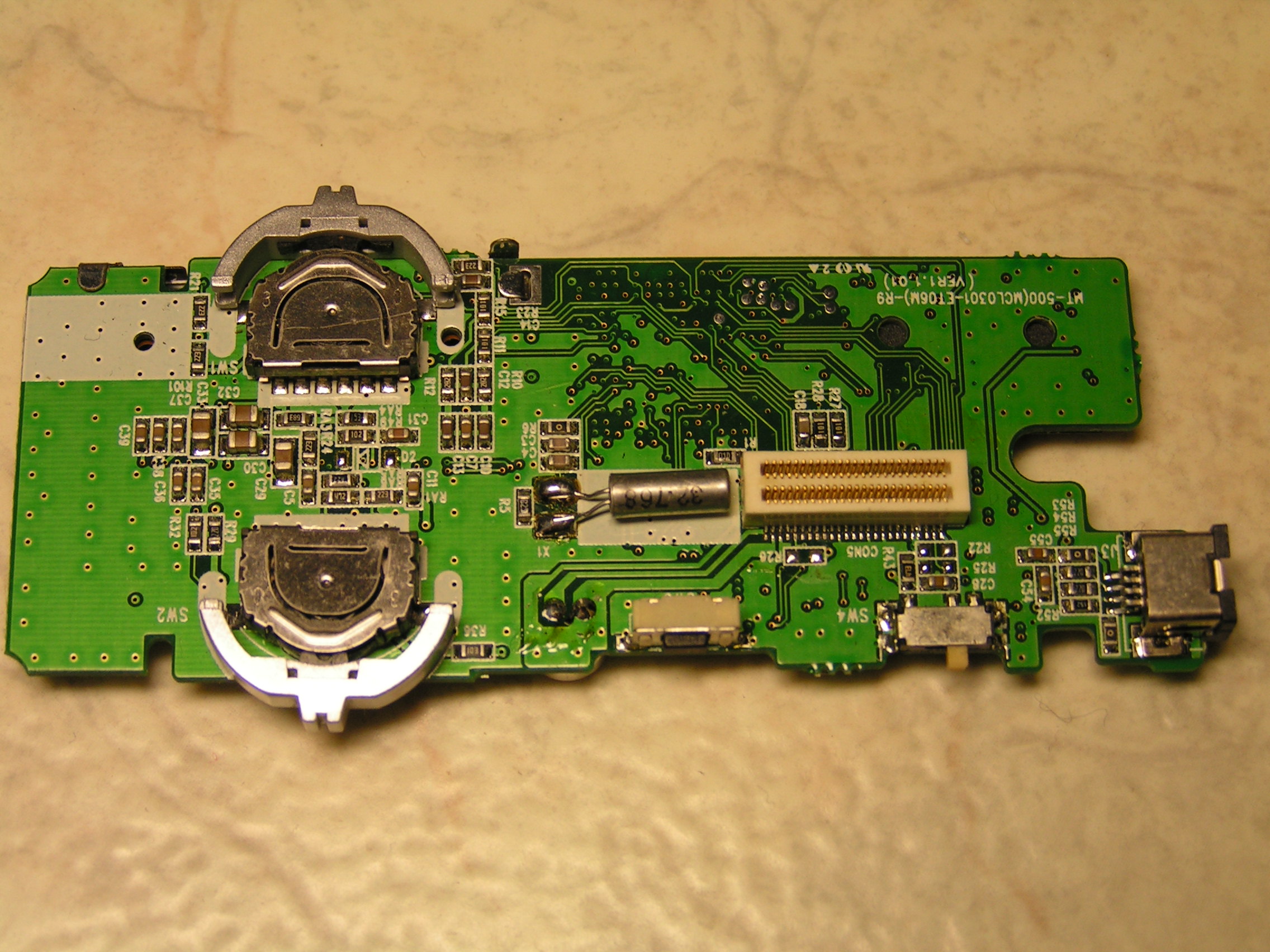

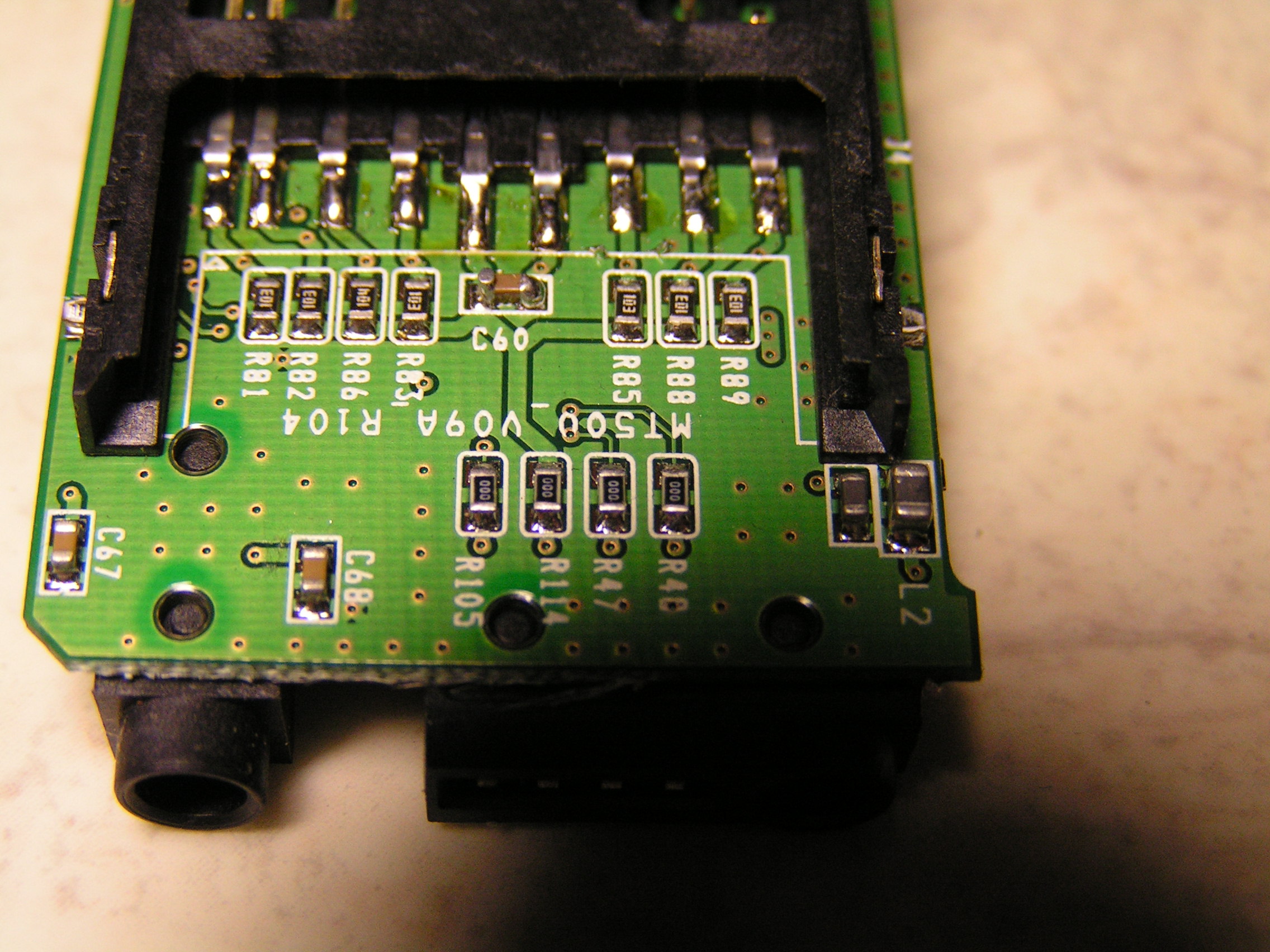

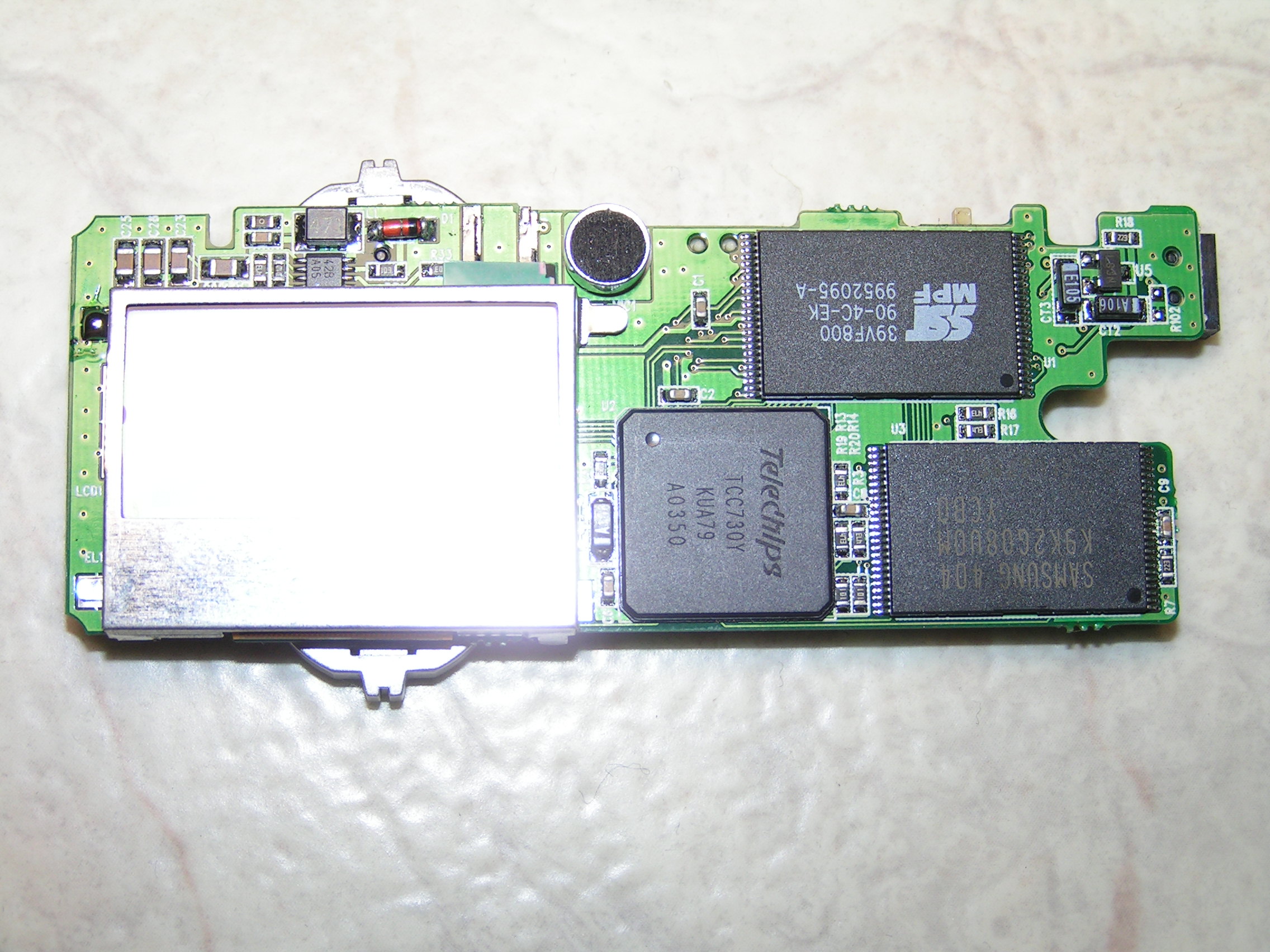

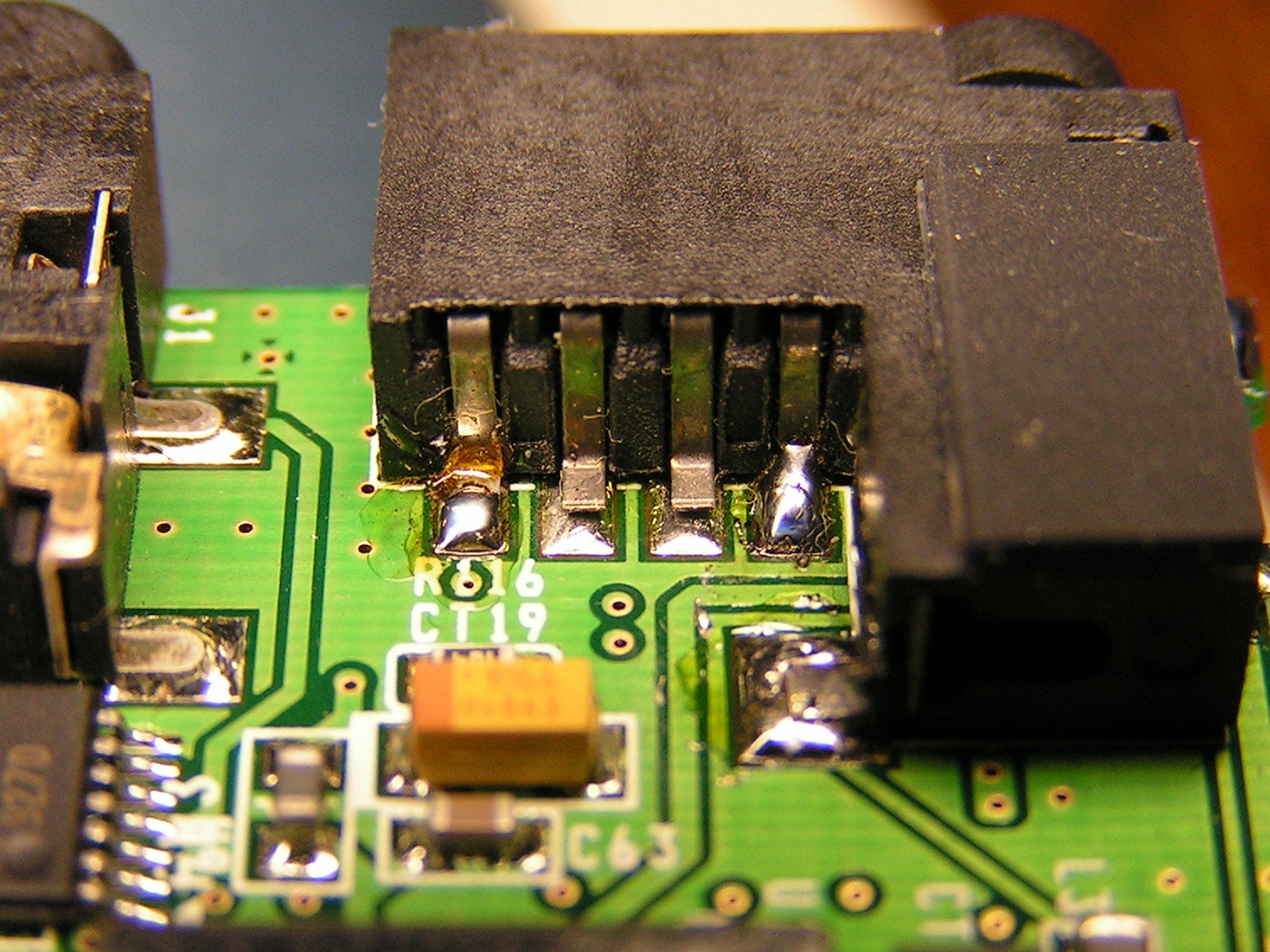

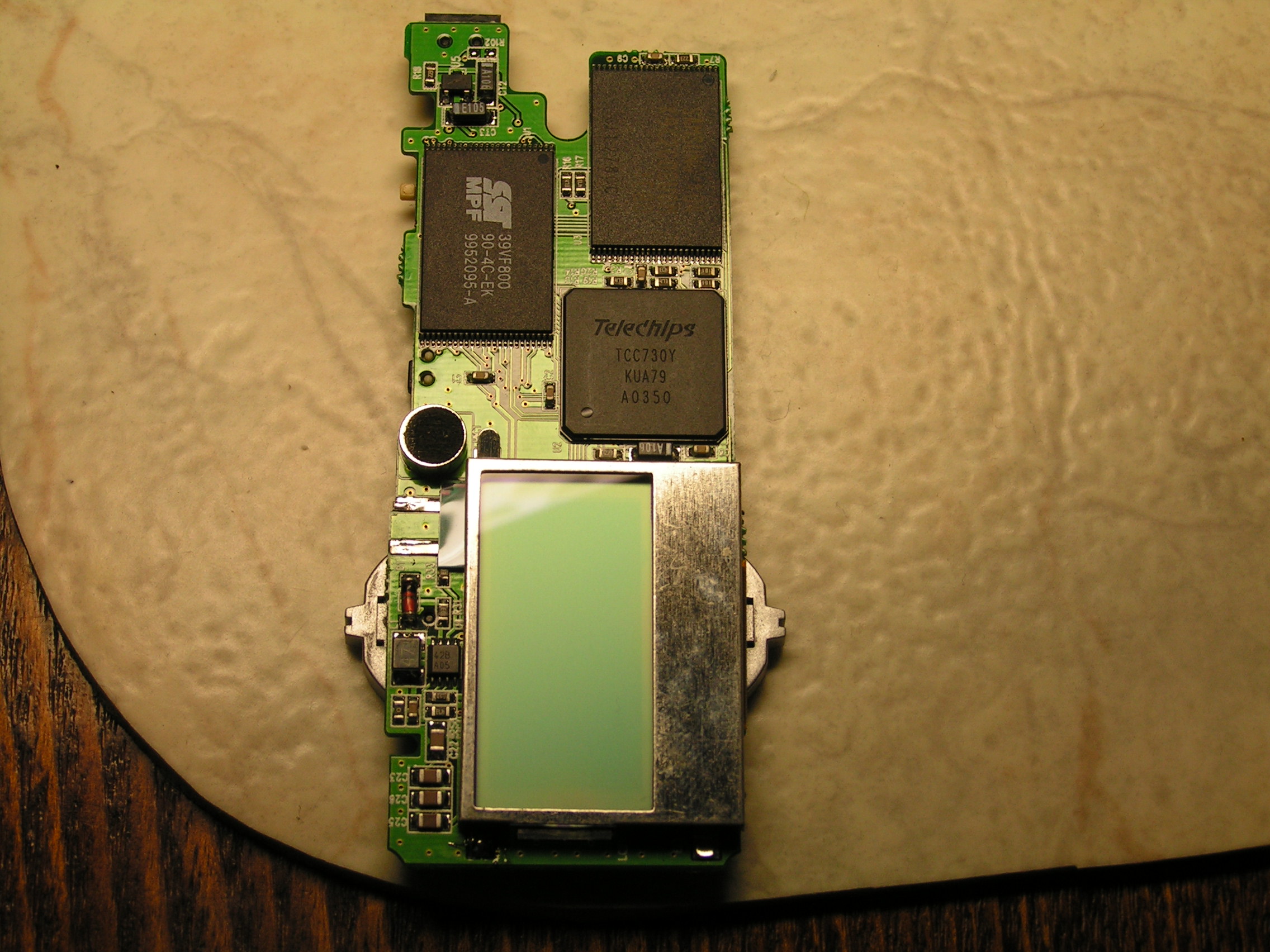

Тут засняты внутренности самого плеера:

IMG/XCLEF/pict0001.jpg
PICT0001.jpg		 IMG/XCLEF/pict0002.jpg
PICT0002.jpg		 IMG/XCLEF/pict0003.jpg
PICT0003.jpg		 IMG/XCLEF/pict0004.jpg
PICT0004.jpg		 IMG/XCLEF/pict0005.jpg
PICT0005.jpg		 IMG/XCLEF/pict0006.jpg
IMG/XCLEF/pict0007.jpg
PICT0007.jpg		 IMG/XCLEF/pict0008.jpg
PICT0008.jpg		 IMG/XCLEF/pict0009.jpg
PICT0009.jpg		 IMG/XCLEF/pict0010.jpg
PICT0010.jpg		 IMG/XCLEF/pict0011.jpg
PICT0011.jpg		 IMG/XCLEF/pict0012.jpg
IMG/XCLEF/pict0013.jpg
PICT0013.jpg		 IMG/XCLEF/pict0014.jpg
PICT0014.jpg		 IMG/XCLEF/pict0015.jpg
PICT0015.jpg		 IMG/XCLEF/pict0016.jpg
PICT0016.jpg		 IMG/XCLEF/pict0017.jpg
PICT0017.jpg		 IMG/XCLEF/pict0018.jpg
IMG/XCLEF/pict0019.jpg
Ссылки по железу: http://www.donat.org/archos/hardware.html http://www.telechips.com/product/p_022.htm
